バックナンバー１ ２００１年９月２８日 掲載
第４３回 サイン・ディスプレイ ショー 出展品紹介
９月２０－２２日 ３日間 開催 多くの方にご来場いただきました。
本当にありがとうございました。 ご請求いただいた資料関係は準備でき次第お送り致します。
今回の展示では、冷陰極とインバータを一体化したレイランプ、薄型看板用ホルダー、 導光板を採用した薄型面光源が多くのお問い合わせをいただきました。

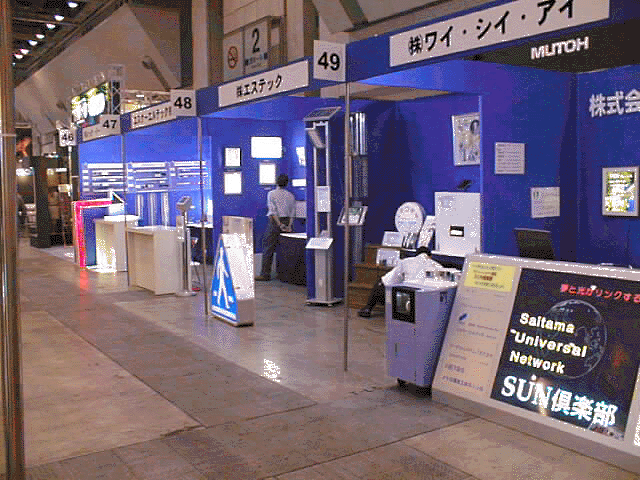

ブース全景

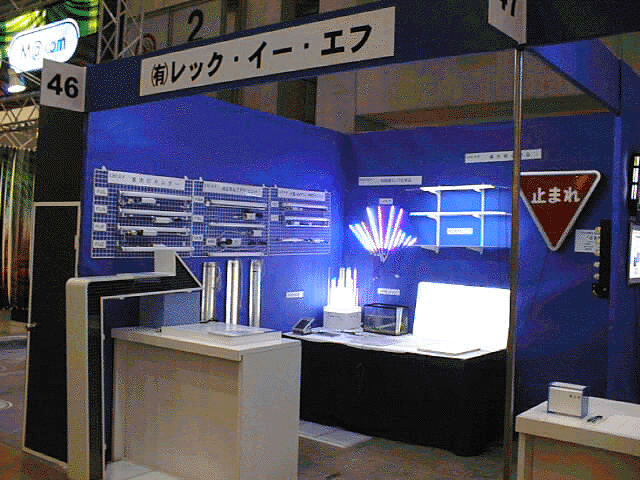

グループブース

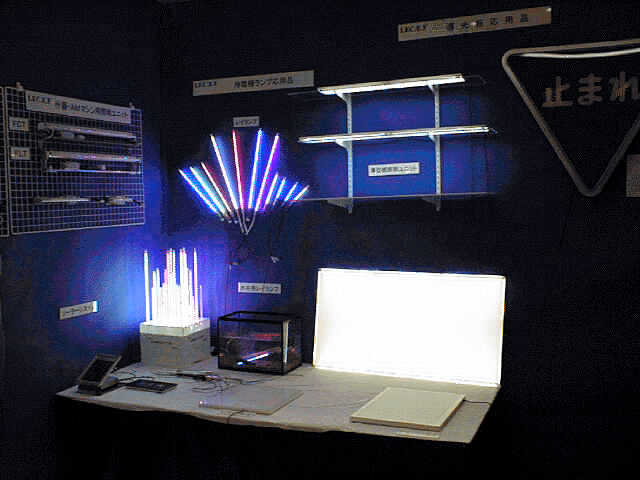

ブース内１
ブース内２
レイランプの新バージョン
従来の２４０（発光部１７０）・１８０（発光部１１０）シリーズでたいへん使いやすいと、好評いただいておりました、レイランプの新シリーズとして発光部４２０ｍｍ３２０ｍｍの２種類を新発売致しました。また完全防水型のレイランプも展示致しました。
新型はインバータの取付を２タイプ用意、固定型と宙ブラ型があります。
ランプは１０φのアクリルパイプに装填し片端のインバータからは入力線が出してあります。
電源はＤＣ１２Ｖですぐに点灯出来ます。また、専用のホルダーを使用すれば簡単に取付が出来ます。
アクリルパイプの端はシリコン充填してありますが、防水ではありませんので、屋外で直接使用することは避けてください。
なお、展示した完全防水型は片端を封止したガラス管を採用し、専用のキャップでシリコン充填し水中での使用を可能にしました。現在のところインバータをガラス管内に装填する関係から２４０シリーズに限定されます。発売予定は１２月です。

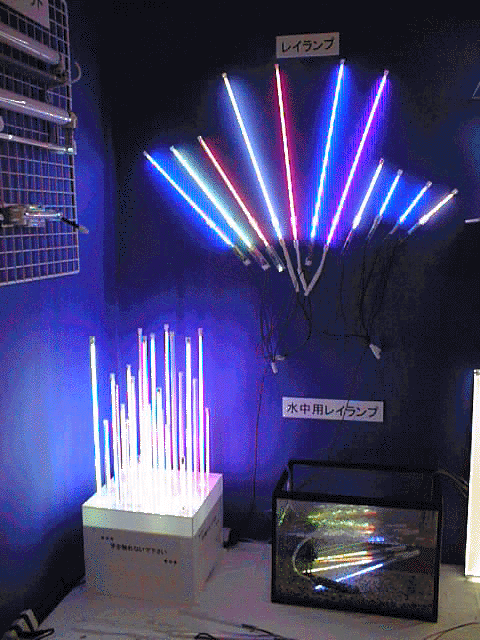

ディスプレー

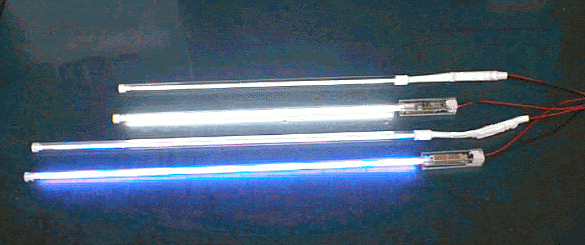

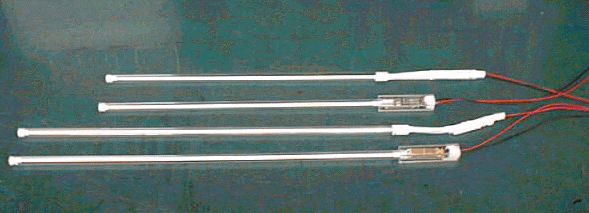

新タイプ
防水型

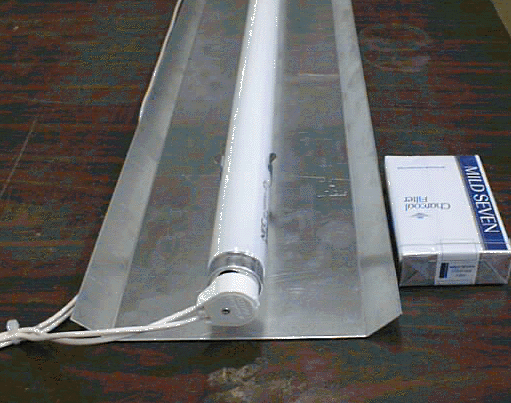

薄型看板用照明ユニット
薄型看板を作るのではなく、誰でも簡単に薄型看板を作れる器具が私どものテーマです。
出来てしまえば非常に簡単な構造ですが、ランプを隠すフィルムを使用していませんので、照度も高く均整度７０％をクリアしました。無駄な構造がありませんので製作方法も簡単な上、供給コストもたいへん低くできます。
厚さ４５ｍｍのバックライト方式で薄型看板を製作できる、蛍光灯器具を展示致しました。展示したケースは製作例で、ポイントは反射シートを自然な曲線をもたせて取り付ける事です。器具自体は一定のピッチと反射材が曲線をもって簡単に固定できるように設計したユニットです。
取付は器具を密着して配置、市販のミラーシートをランプ下部で接着固定し端の山部で自然な曲線をだすだけでＯＫです。厚さ４５ｍｍは１５ｍｍ管を使用しますが、６０ｍｍ確保であれば一般の蛍光ランプでも同様の効果があります。
発売予定は１０月末です。

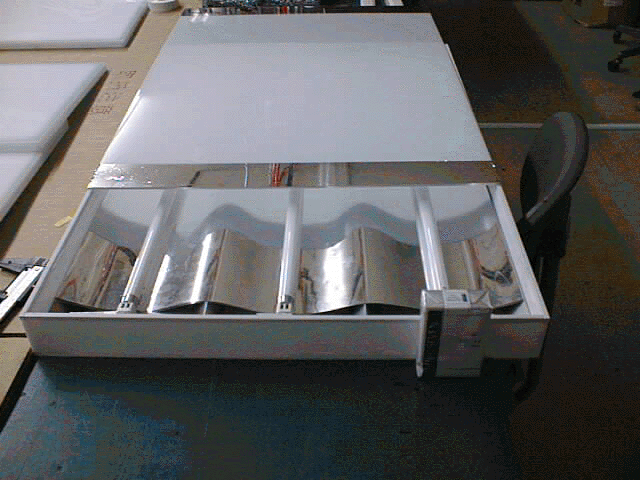

試作例ミラーシートの貼り具合

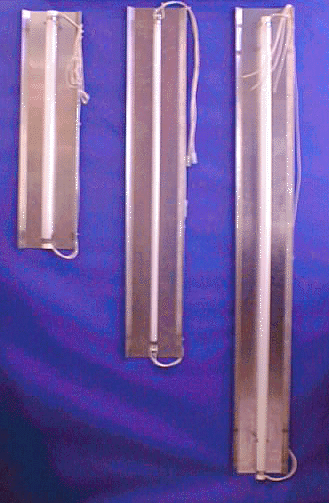

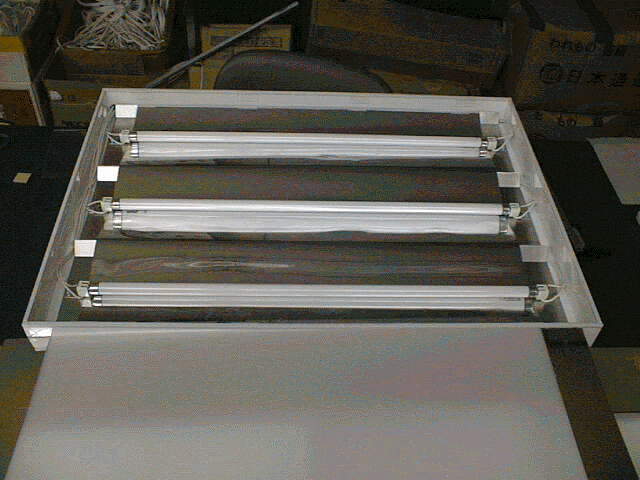

展示器具

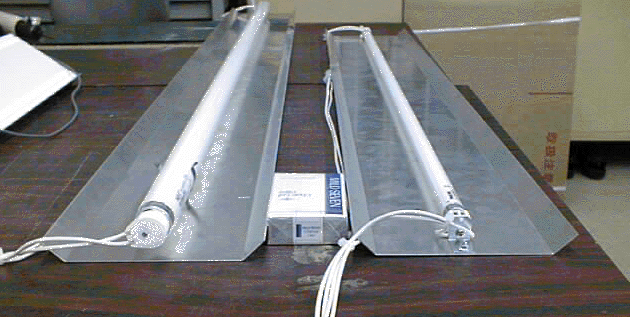

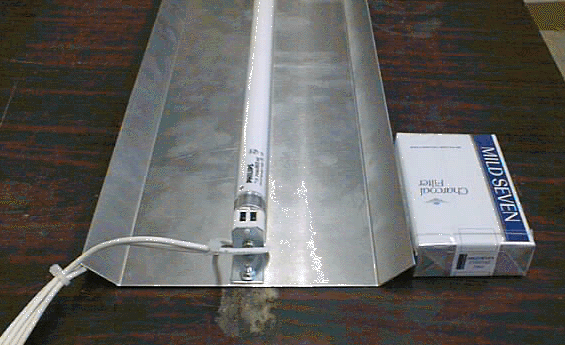

１５ｍｍ管ＴＬ５用
蛍光ランプ用

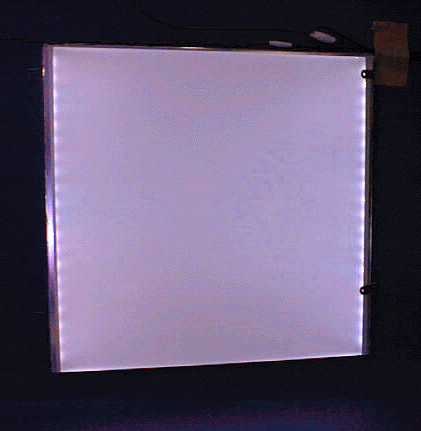

白色ＬＥＤを採用した導光板ユニット
チップ型ＬＥＤを採用した４００ｍｍ角の導光板ユニットです。１０灯 ５０ルックス と ４０灯 ２００ルックスの２種類を展示いたしました。消費電力は１０灯で１ワットの超低電力ソーラーシステムにベストマッチングします。チップ型採用で厚さ５ｍｍ外周部も突起が無く完全な板状で取付が簡単です。
とまれ標識は白色ＬＥＤと特殊な導光レンズにより構成したもので、使用数１６灯で製作しました。特殊レンズにより拡散が簡単に均整化しますので、どんな形のものでも使用出来る上、希望輝度に合わせて灯数調整が可能です。
ＬＥＤ導光板

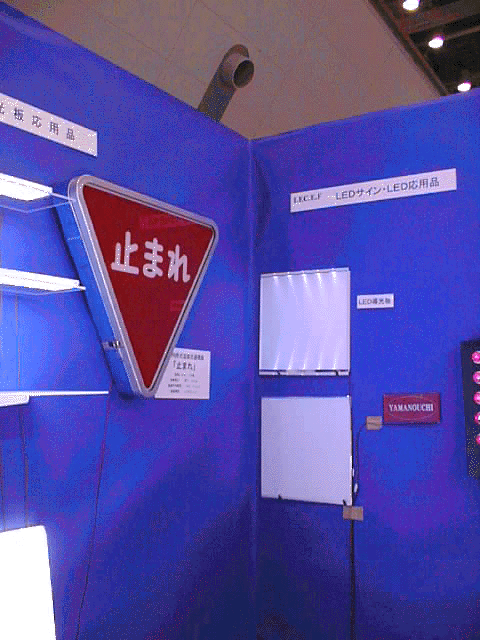

標識

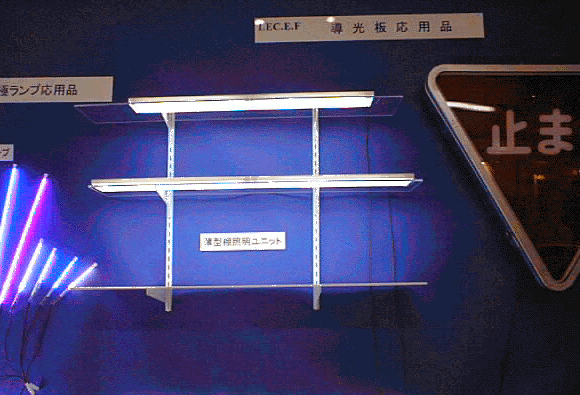

什器用薄型棚照明ユニット・面発光ユニット
当社の導光板はレーザー加工タイプ、特徴はなんといってもその明るさです。この独自な面光源を応用して、棚照明・大型面光源・３色カラータイルを展示いたしました。

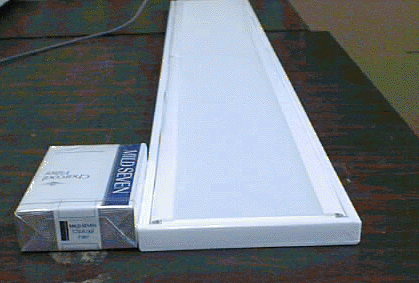

棚照明は厚さ１２ｍｍ、幅９０ｍｍ、長さは９００ｍｍと７００ｍｍの２種類を試作。表面照度は４０００ルックス、熱も無くまた紫外線が非常に少ないという特徴もあります。

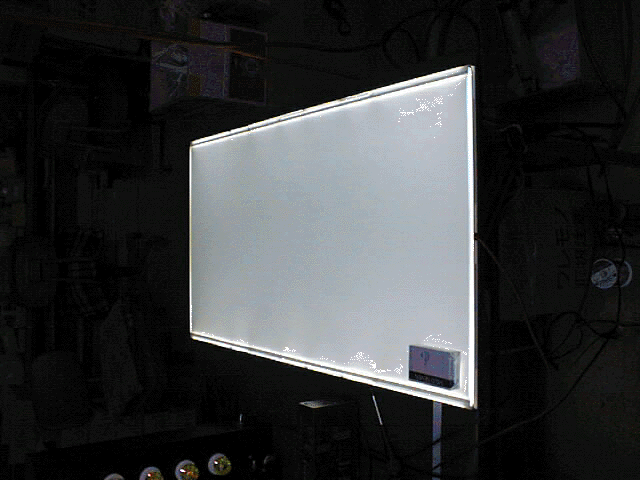

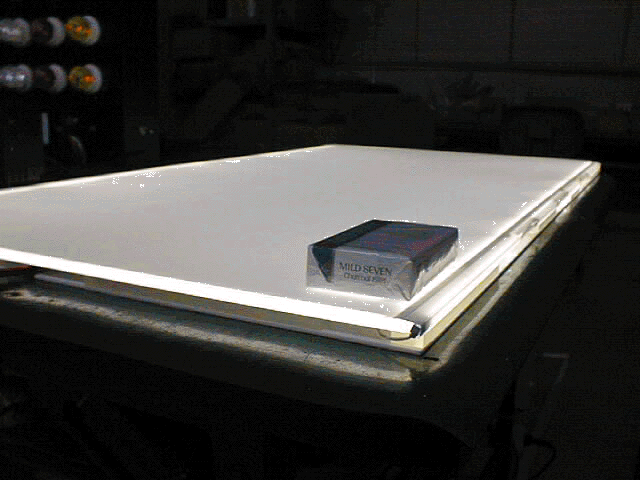

大型面光源は９００＊５００ｍｍサイズ、表面照度は２０００ルックス照明としての利用を提案します。なお、この商品はＢＥＡＭＳ名古屋ですでに採用されています。

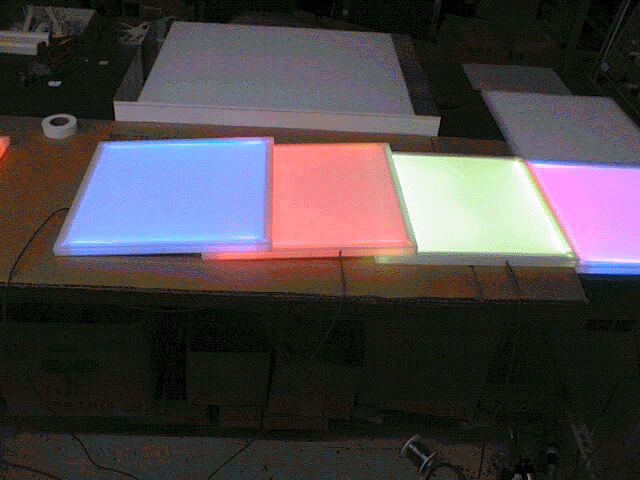

カラータイルは２色の冷陰極ランプを配置して３色の演出ができるソリット゛型の構造で直接乗る事が出来ます。
