☆ ☆ ☆ ト ピ ッ ク ス ☆ ☆ ☆  2004年 1月5日 掲載

2004年が始まりました。今年のテーマは、省エネルギーとリサイクルです。

昨年はページの更新ができず、大変失礼致しました。

展示会での新製品のご紹介が特許関係の制約等で発表できなかったのです。

今年は各ページの見直しと部品関係の細目の図面の整備を進めます。今年もよろしくお願いします。

*LED式導光板チャンネルサイン

当社が従来より提案していた、LED光源と導光板の組み合わせによるチャンネルサインか゜、大手自動車メーカーの

工場に正式採用されました。

このシステムの最大の特徴はLEDの光を導光板で均整のとれた面光源にすることで、少ない灯数で効率良く発光させる

ことが可能になります。

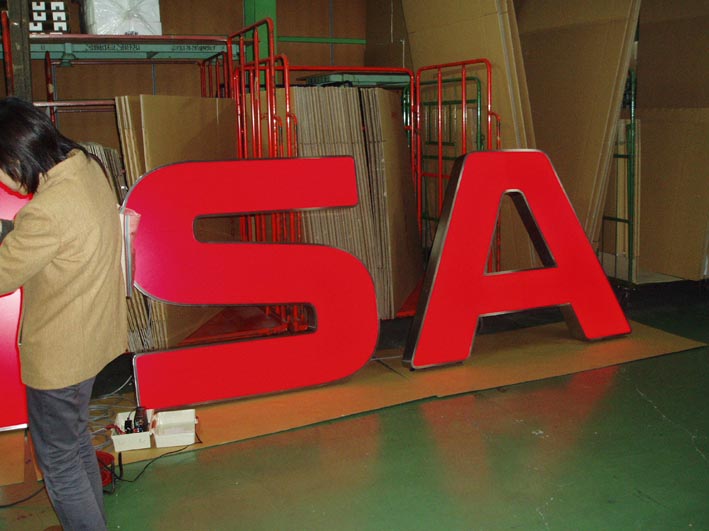

nis01s.JPG (54648 バイト) 写真のは高さ1300mm幅1500mmで消費電力が20W、従来のLEDバッライト方式に比較して約1/5です。

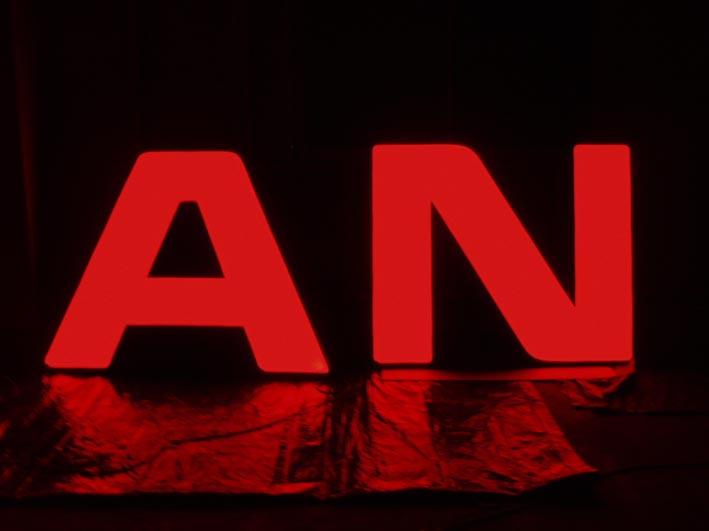

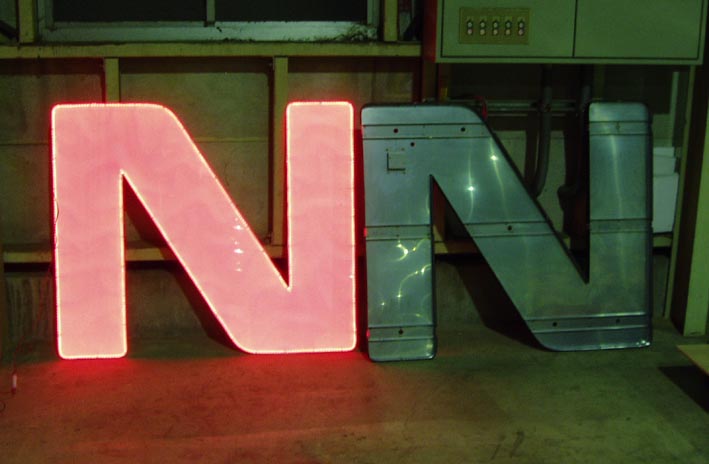

導光板の発光状態です。板の厚みは5mmでLED部分は独自の防水加工がなされて、厚さ10mmで収まります。

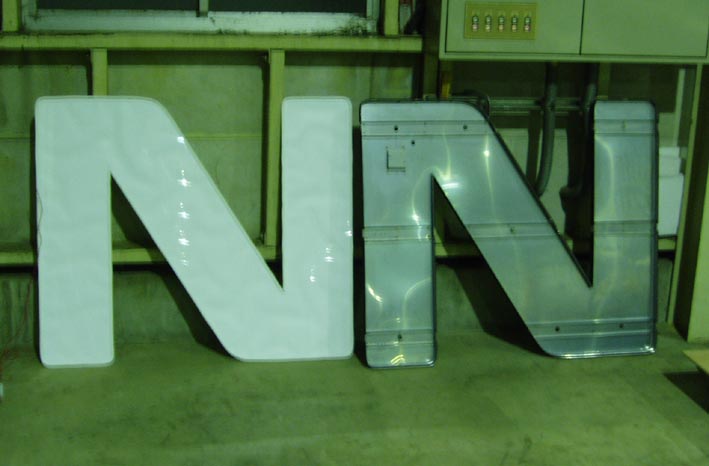

このシステムのもう一つの特徴は軽量化とリサイクルのしやすさです。

上記の発光部分の重量は約6Kgで非常に軽く、全体の軽量化に貢献します。

構造がシンプルですので、リサイクルが確実にできます。発光体は樹脂によるコーテイング等がありませんので簡単に

アクリルとLEDに分離できるのです。

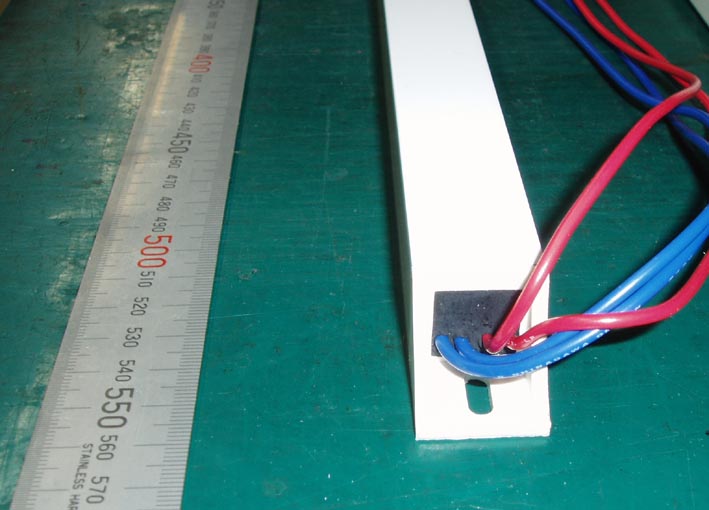

*防水型インバータ

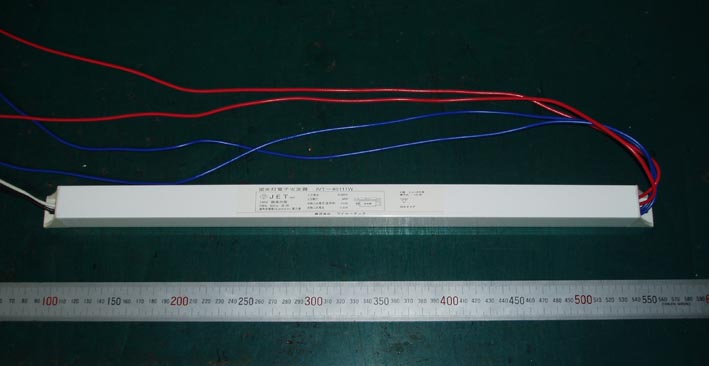

高力率型でPSEマーク認定取得済み、従来の安定器に対して消費電力25%電流30%低減の省エネインバータです。

オールアルミの一体成形ケースに基板を収納、独自のゴムパッキン・カバーの構造で、樹脂コーティングを

使用していませんので、リサイクル時それぞれのパーツに簡単に分離できます。

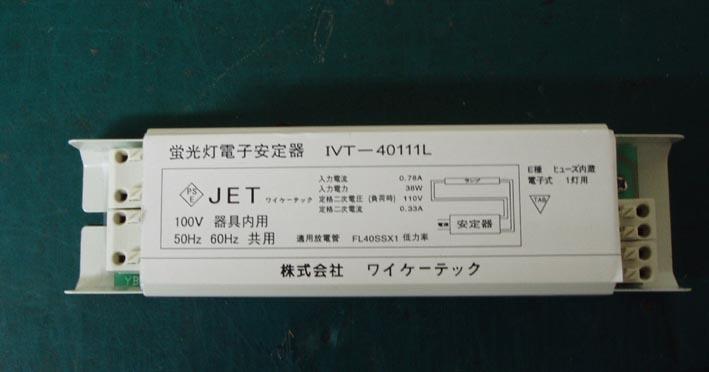

こちらは低コスト・汎用性を主眼に開発、小型軽量・速結端子付きで使い勝手の良いインバータです。

電源端子は送り機構付き、従来機種と簡単に互換できる上、配線の省力化が見込めます。

*省エネスリムライン

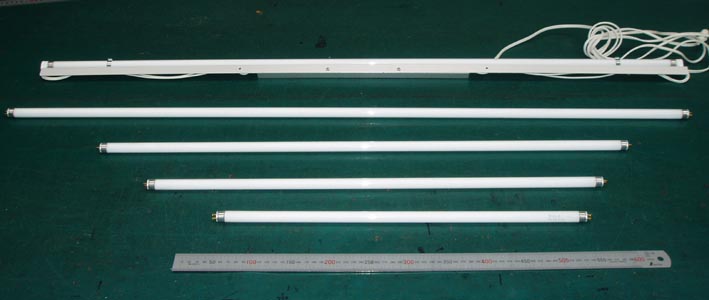

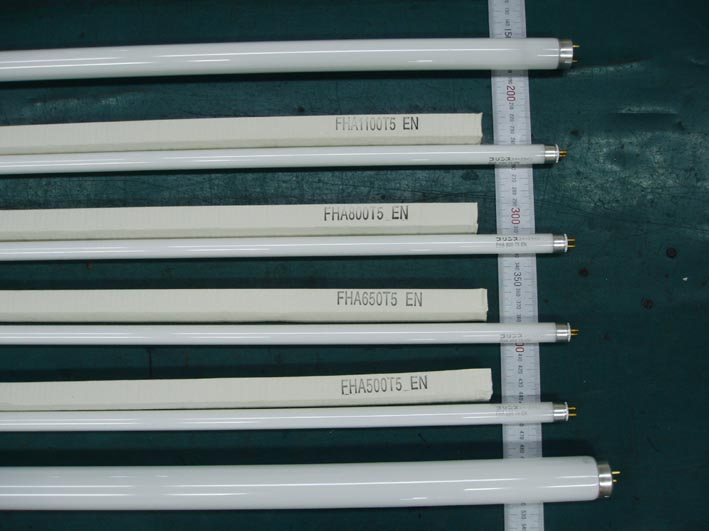

t5lamp1s.JPG (28330 バイト) t5lamp4s.JPG (46311 バイト) T5スリムライン 15mm径のランプです。寿命は10000時間以上省エネ率40%以上です。

昨年実績はボーダーフォン店内薄型サイン、新宿西口公共地下道サインに採用されました。

インバータは2灯用3灯用もあり薄型・省エネにもっとも適したランプです。

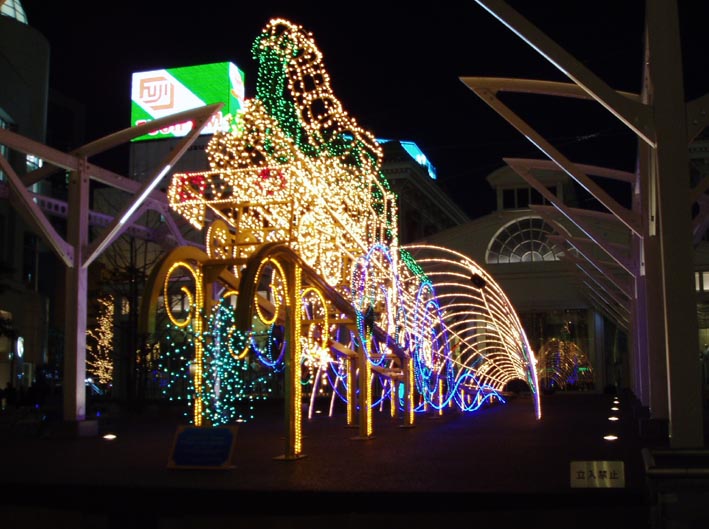

*昨年のデコレーション

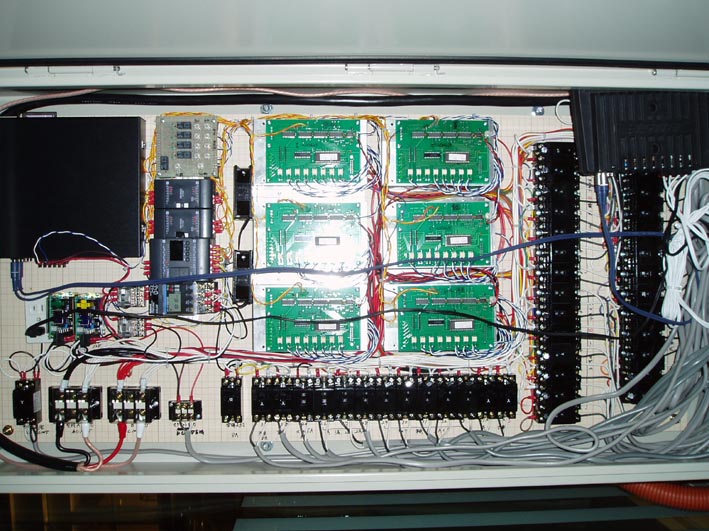

siodo01s.JPG (78436 バイト) siodo02s.JPG (128803 バイト) siodo03s.JPG (80432 バイト) siodo04s.JPG (82848 バイト) siodo05s.JPG (109465 バイト)

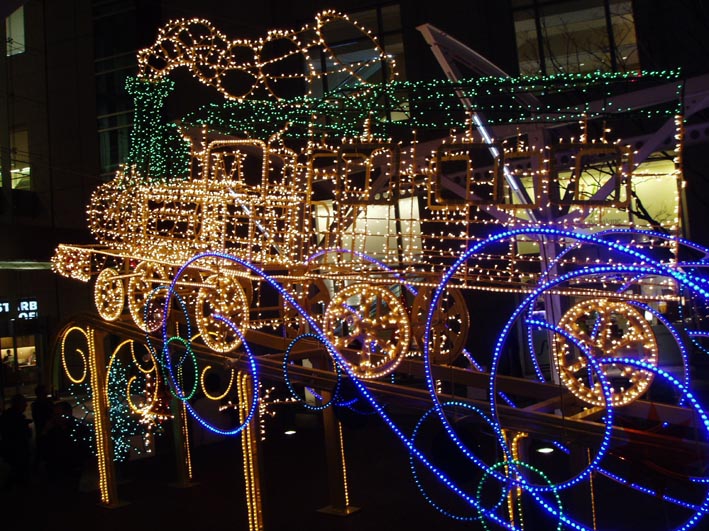

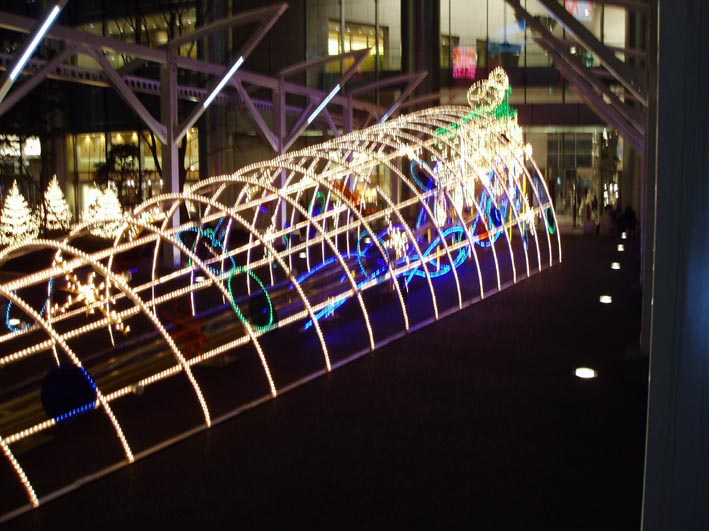

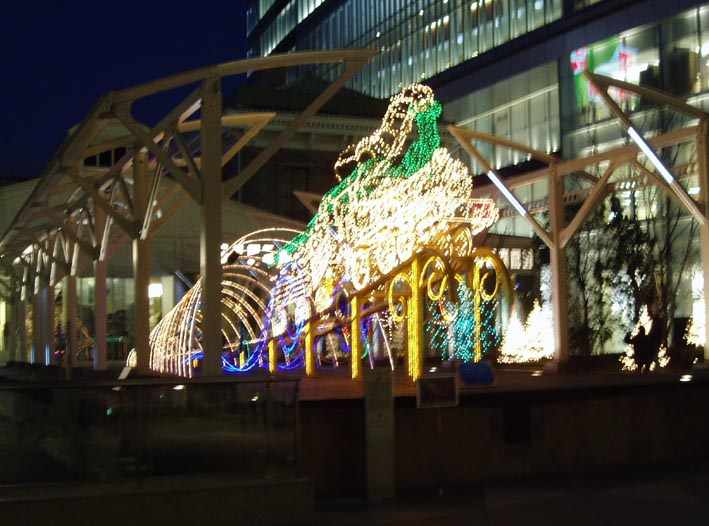

汐留シティ
