 ★★★LEDサイン・・・★★★

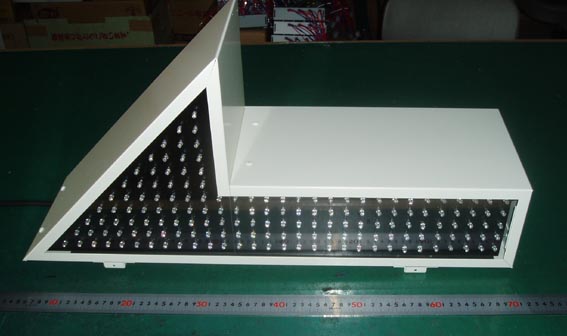

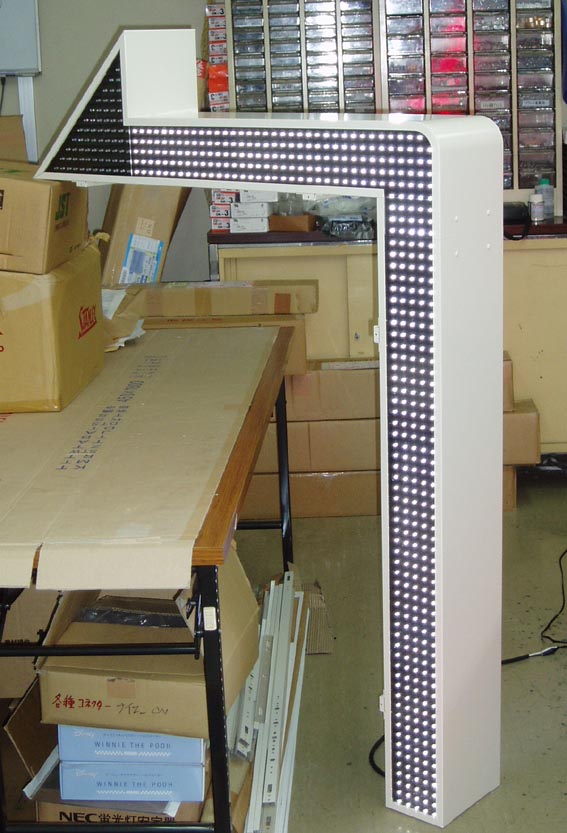

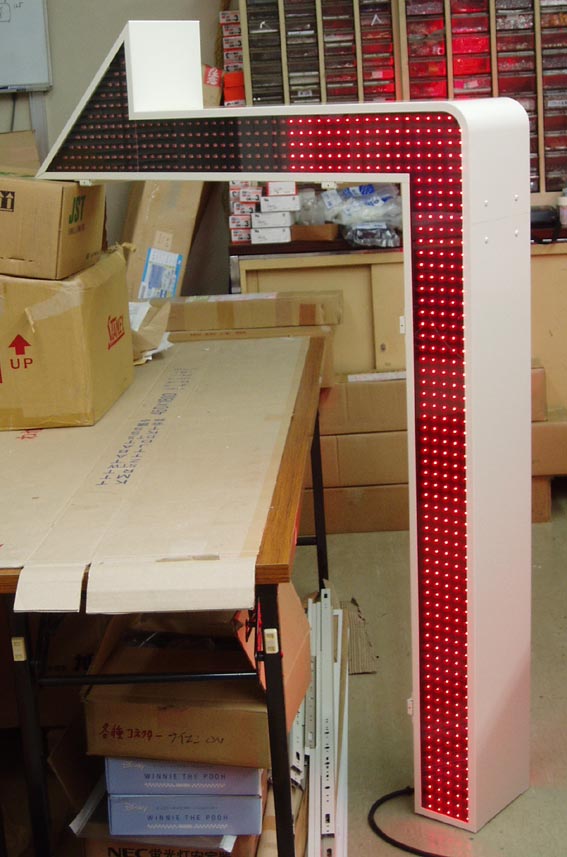

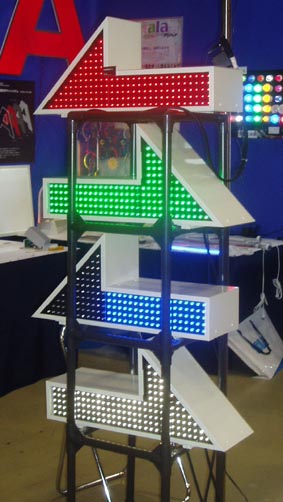

スタンド看板にセットする大型LEDサインです。上の写真はローソン・出光等で使用されているもので、使用LEDは超高輝度赤を1100個、高さ1400mm・両面タイプで消費電力は18W、500mの遠方からでも視認できます。




図面

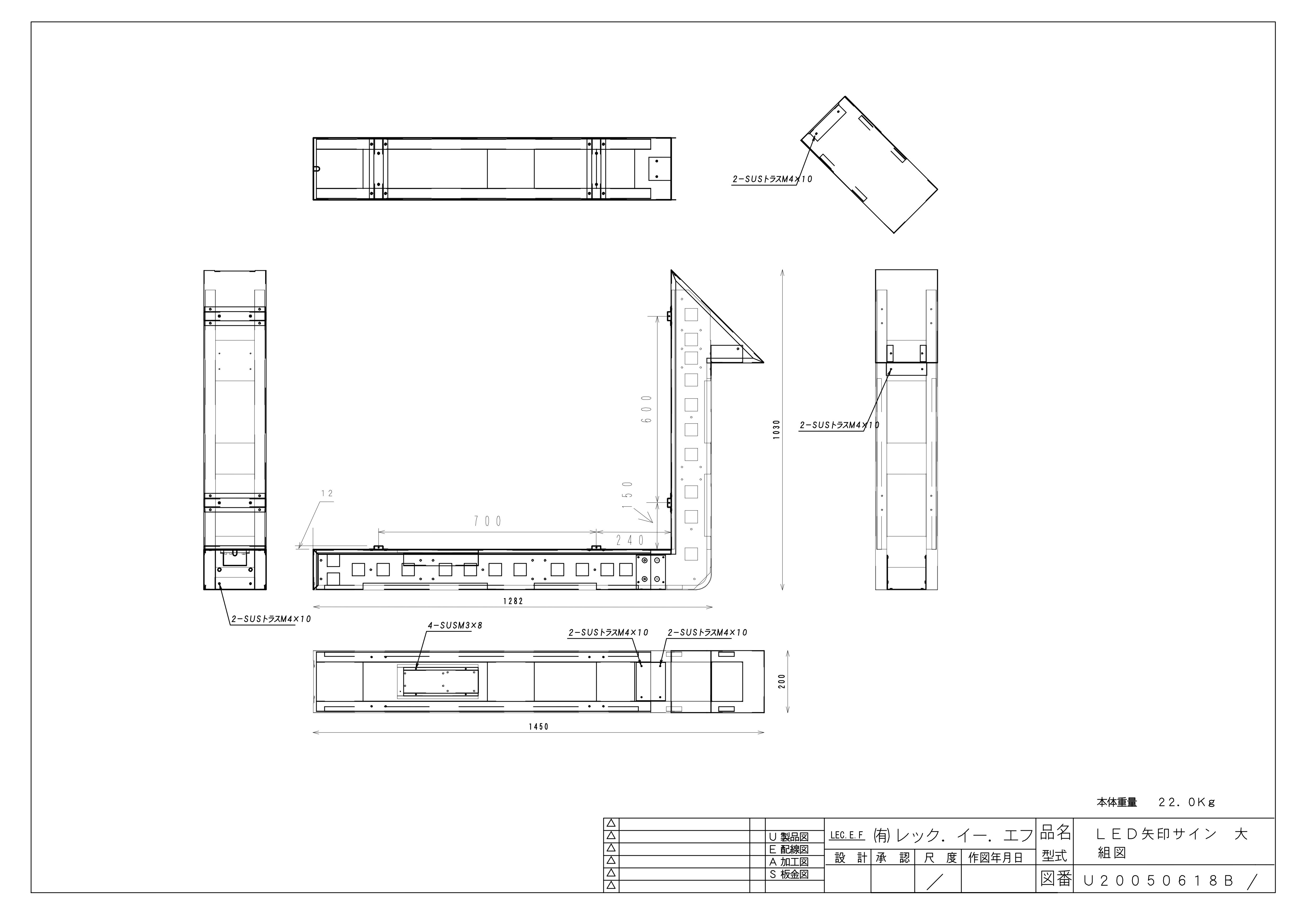

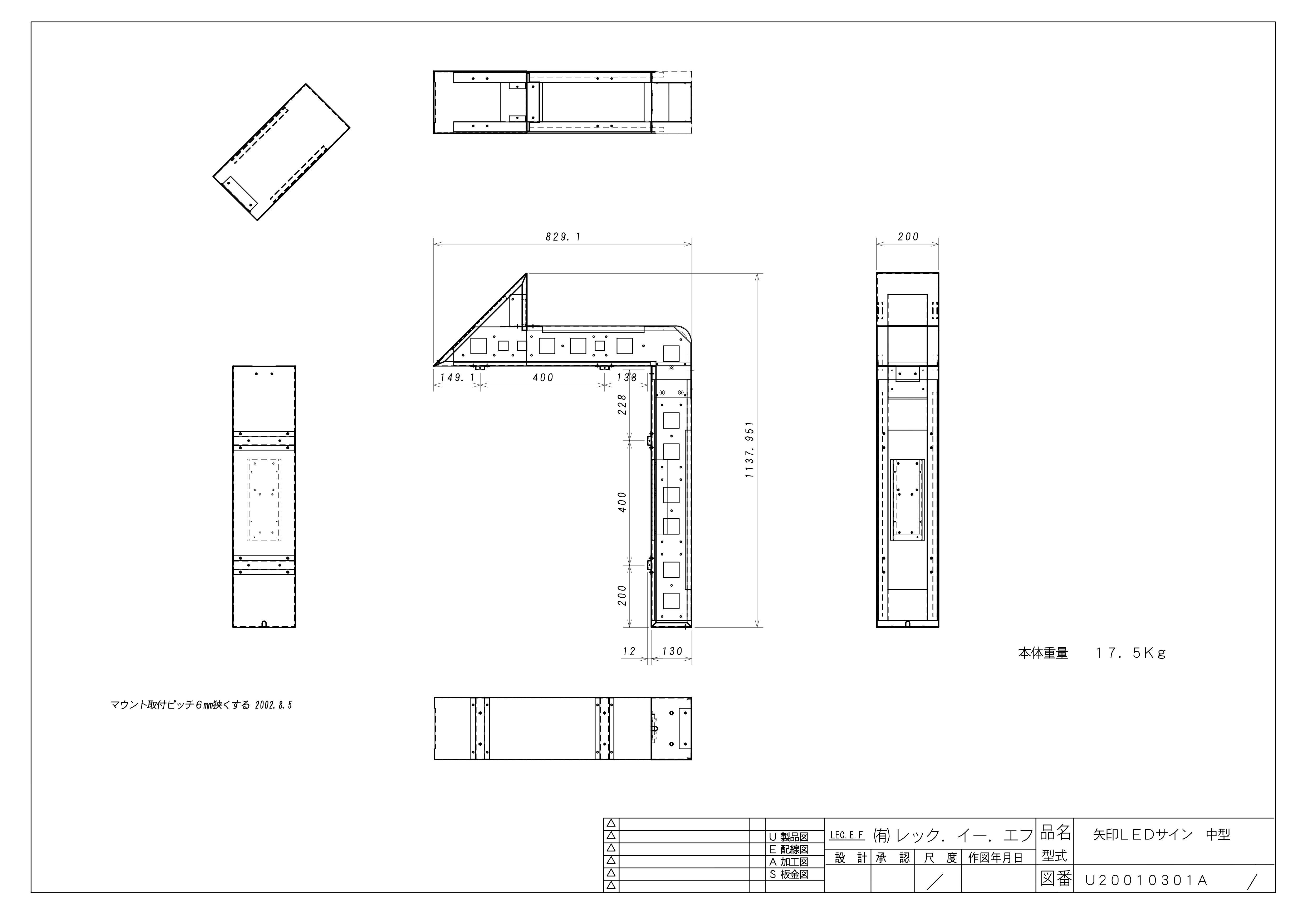

 LED矢印サイン大型組図新    LED矢印サイン中型組図

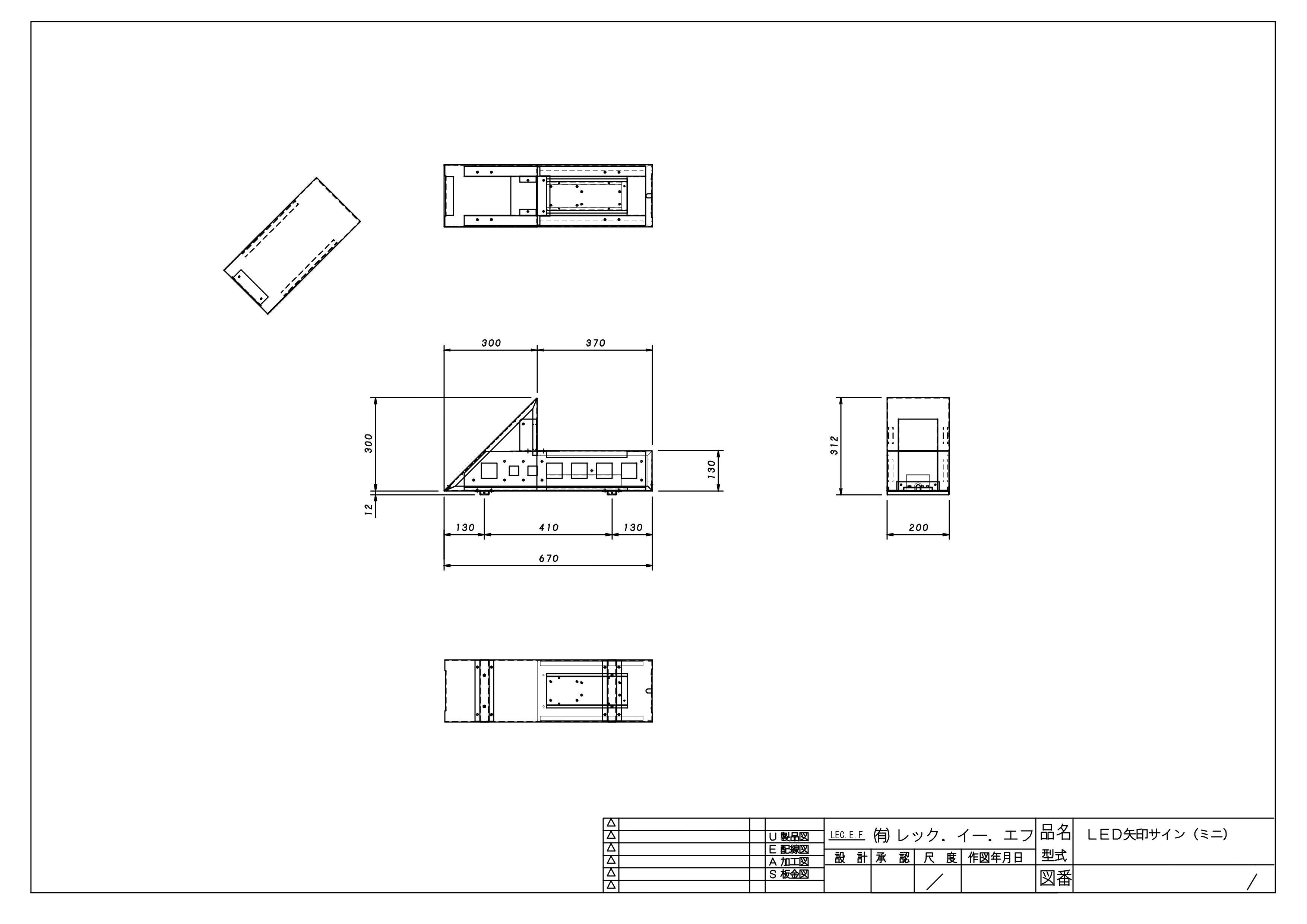

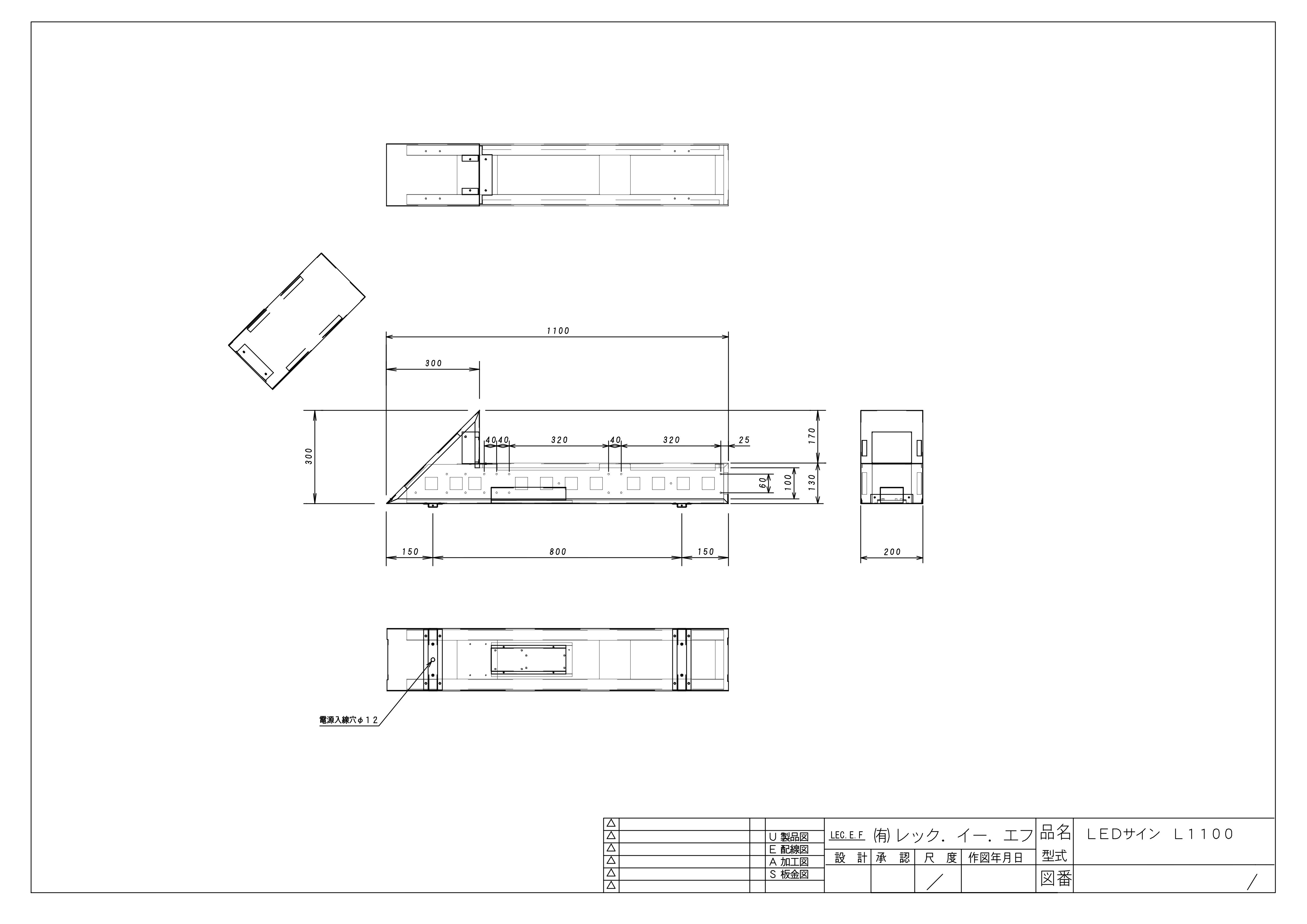

 LED矢印サイン小型組図暫定   矢印LED 1100タイプ


車場の空満管理システムです。駐車スペースの空き具合を2色LEDで表示するとともに、空きスペースに車を誘導します。

玉切れの心配もなくメンテナンスが容易です。





 ★★★LED仕様の内照サイン★★★

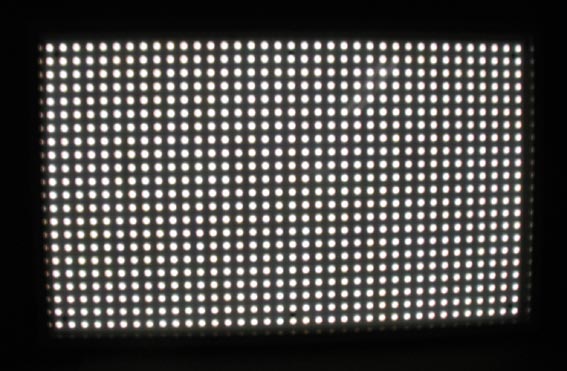

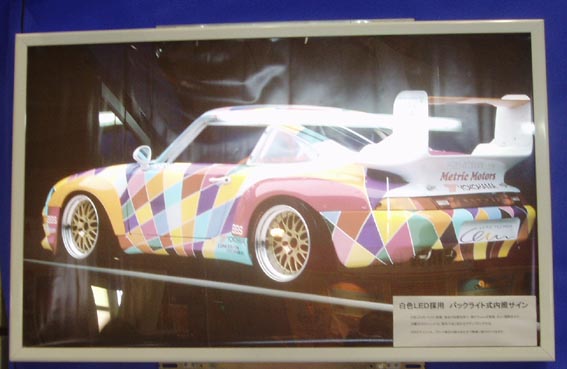

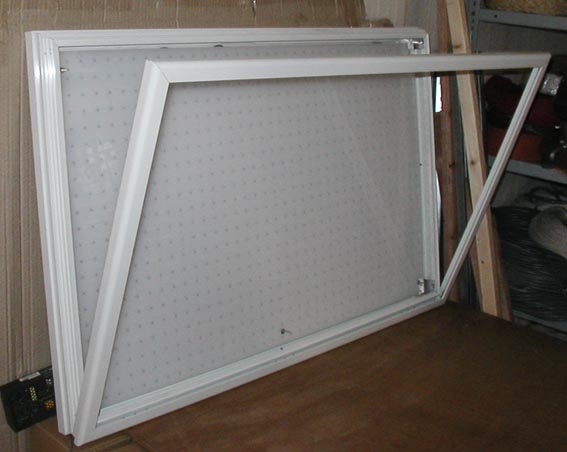

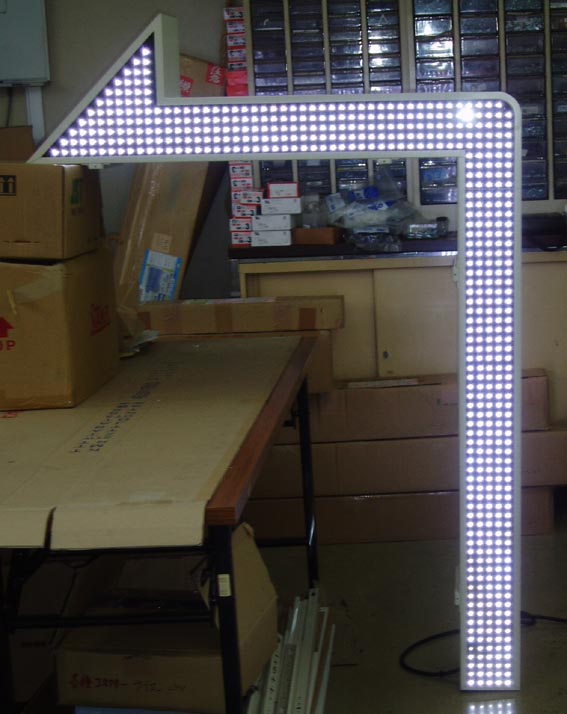

白色LEDを光源とした、バックライトシステムによる内照サインを製作致しました。

LED取り付けピッチ30mmにて、完成厚さ75mmで仕上げてあります。

均正度80% 表面2000ルックスです。

LEDの寿命設計は5年をめどとして、低電流駆動で設計してあります。


 ★★★薄型看板用ユニット★★★

薄型看板用に設計された照明ユニットです。

薄型看板を簡単に設計できるように作られています。

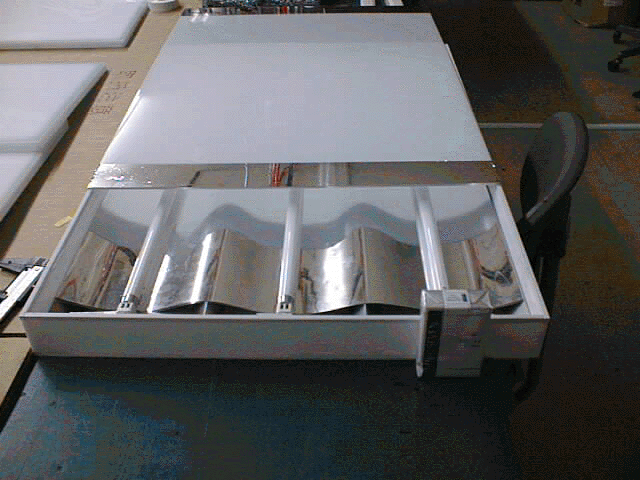

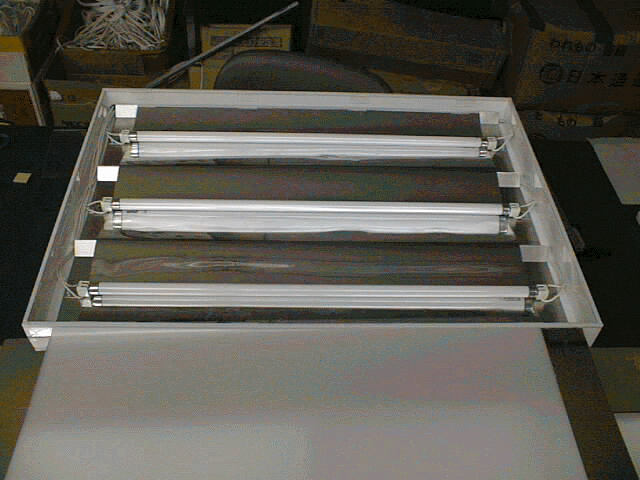

45mm用取付例 usugatahon1.gif (181847 バイト)  usugatahon2.gif (190626 バイト)  ランプは15mm管 TL5 を使用

FTL5ユニットをバラ配置して、反射シートで構成してあります。

反射シートは軟質のミラーシートで、自然曲線が出るものであれば、十分対応します。

量産であれば、従来の各種反射シートで組み合わせると、スペースが小さく設計が容易になります。



★★★検査システム用バックライト★★★

当社のもう一つの隠れた製品です。一般ではお目にかかれない物ですが、このようなシステム設計が

当社の導光板や薄型サイン用光源の応用力の裏付けなのです。

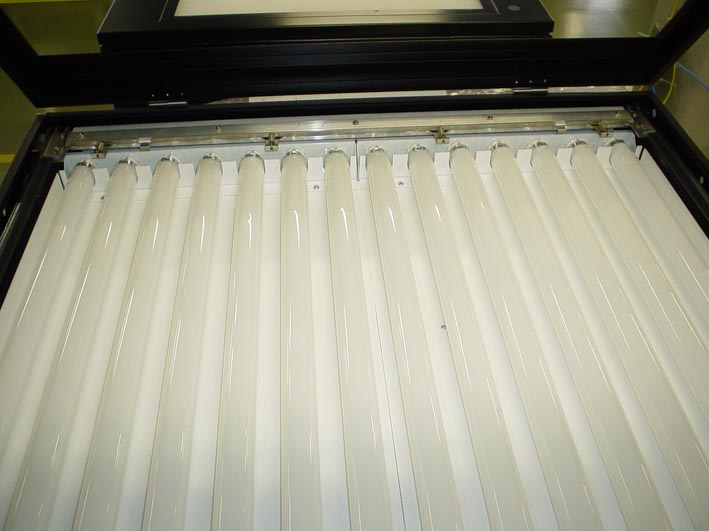

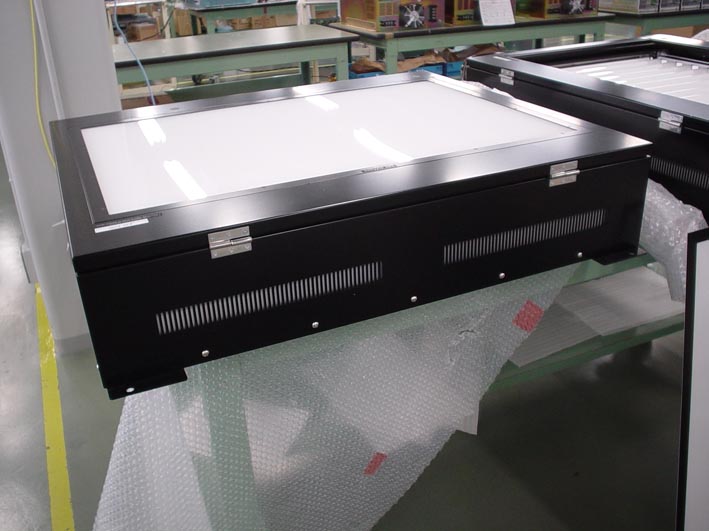

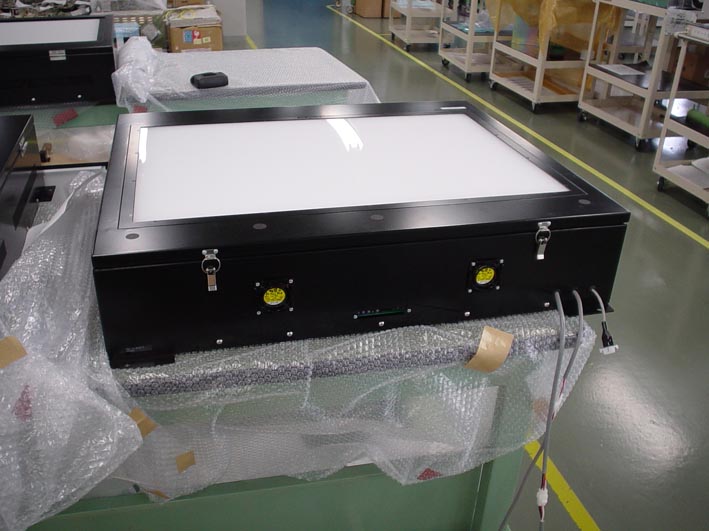

液晶画面ユニットの検査用光源です。

光源は蛍光ランプですが、カスタム調光インバータにて輝度は1500-15000キャンデラの範囲で設定できるシステムです。

均整度も高く、輝度保証のフィードバック回路を内蔵しています。

中型機まではシャッター機構付きもあり、作業者の目の保護に貢献します。
